프로그레시브 캐비티 펌프에서 단일 스크류 로터의 역할

A 단일 스크류 로터 매칭 고정자 내부에서 회전하여 유체 또는 반고체 재료를 프로그레시브 캐비티 펌프를 통해 이동시키거나 플라스틱 재료를 압출기 배럴 내부에서 앞으로 밀어 녹이는 나선형 샤프트 구성 요소입니다. 핵심 기능은 간단합니다. 로터가 회전하면 나선형 홈이 주변 벽에 대해 밀봉된 공동을 형성하고 이 공동은 축을 따라 진행되어 안정적이고 낮은 맥동 유속으로 재료를 운반합니다. 이는 부품의 기능에 대한 직접적인 답변이며, 아래의 모든 내용은 부품의 작동 방식, 마모 이유, 부품을 올바르게 선택하고 유지 관리하는 방법에 대해 설명합니다.

펌프 응용 분야에서 로터는 다음과 함께 작동합니다. 프로그레시브 캐비티 펌프용 고정자 , 밀봉 표면을 제공하는 엘라스토머 안감 슬리브. 압출 응용 분야에서는 동일한 나선형 형상이 고무 고정자 대신 금속 배럴 벽에 적용됩니다. 두 시스템 모두 동일한 기본 원리, 즉 회전 에너지를 재료의 안정적인 축 변위로 변환하는 회전 나선형 형상에 의존합니다.

제품 개요 및 구조 설계

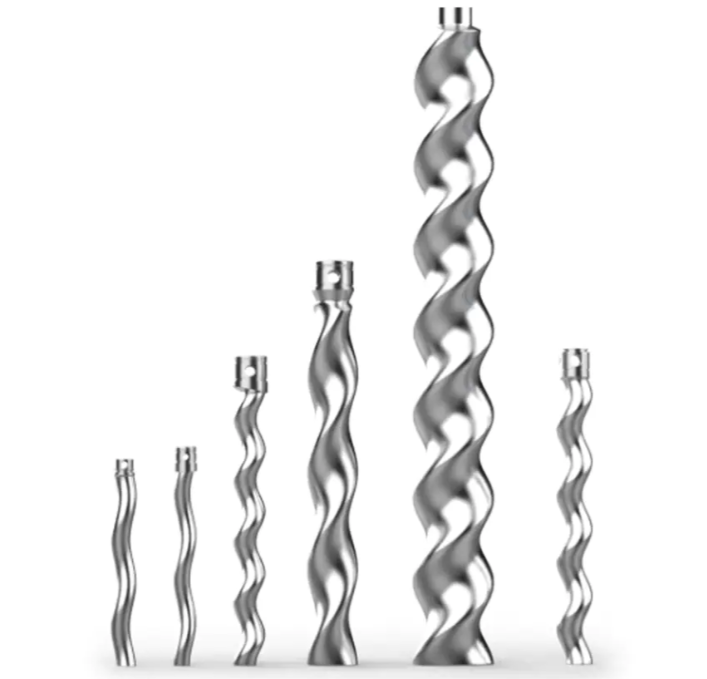

아래 사진은 다양한 길이와 피치 프로파일의 단일 스크류 로터 세트를 보여주며, 소형 투여 장치부터 대용량 이송 작업에 사용되는 더 긴 로터에 이르기까지 동일한 기본 나선형 설계가 다양한 유량 및 적용 크기에 맞게 조정되는 방식을 보여줍니다.

각 로터는 나선형의 외부 직경, 피치(전체 나선형 회전의 축 길이), 편심(로터 중심선과 기하학적 중심선 사이의 오프셋), 홈 깊이 등 성능을 결정하는 소수의 기하학적 매개변수로 정의됩니다. 아래 등각투영 다이어그램은 기술 도면이나 예비 부품 카탈로그를 읽을 때 용어를 더 쉽게 따라갈 수 있도록 단순화된 로터 모델에 이러한 매개변수를 표시합니다.

매개변수 중 하나를 변경하면 로터의 흐름 특성, 전단 프로필 및 마모 패턴이 바뀌기 때문에 이러한 매개변수를 이해하는 것이 중요합니다. 더 작은 홈 깊이와 더 짧은 피치는 더 높은 압력, 더 낮은 흐름 작업에 적합한 경향이 있는 반면, 더 깊은 홈이 있는 더 긴 피치는 식품과 같이 전단에 민감한 재료를 더 부드럽게 취급하는 데 적합합니다. 이것이 바로 이유이다 단일 스크류 로터 증상 조기 마모의 원인은 부품 자체의 결함이 아니라 원래 형상과 변경된 작동 조건 간의 불일치로 인해 발생하는 경우가 많습니다.

작동 중 로터 마모가 발생하는 방식

플라스틱 압출기 내부에서는 단일 스크류 로터가 원료를 앞으로 밀어내고 원료가 나선형 홈과 배럴 내벽 사이의 틈을 통과하면서 마찰을 통해 열을 발생시킵니다. 스크류가 회전함에 따라 재료에 전단력과 압력이 가해지며 재료가 점차 부드러워지고 균일하게 혼합된 후 다이 쪽으로 밀려 완성된 형태로 압출됩니다. 스크류 속도, 배럴 온도 및 시스템 압력은 모두 이 프로세스가 얼마나 효율적으로 실행되는지에 직접적인 영향을 미치며 로터 표면이 마모되는 속도에도 똑같이 영향을 미칩니다.

고온 작업 환경에서 로터 마모는 일반적으로 네 가지 중첩 원인에서 발생합니다. 첫째, 온도가 상승하면 로터 재료 자체가 부드러워지고 배럴 벽에 대한 마찰이 강화되어 열 마모가 발생합니다. 둘째, 회전하는 동안 로터와 배럴, 재료 및 기타 접촉 표면 사이의 상대 운동으로 인해 시간이 지남에 따라 일반적인 기계적 마모가 발생합니다. 셋째, 처리된 재료에 첨가물이나 잔류 수분 등의 불순물이 로터 표면을 부식시켜 성능 저하를 가속화할 수 있습니다. 넷째, 로터 자체의 기하학적 구조, 재료 선택 및 제조 정밀도는 처음부터 위의 모든 사항에 대한 저항력에 영향을 미칩니다.

아래의 가로 막대 차트는 이러한 네 가지 요소 각각이 일반적으로 지속적인 고온 작동 시 전체 로터 마모에 얼마나 크게 기여하는지에 대한 일반적이고 예시적인 비교를 제공합니다. 실제 마모 ​​비율은 재료, 속도 및 유지 관리 기록에 따라 다르기 때문에 단일 설치에서 측정된 통계가 아닌 개념적 지침으로 사용됩니다. 그럼에도 불구하고 상대적인 순서는 일반적인 현장 경험과 일치합니다. 열 및 기계적 마모가 지배적인 경향이 있는 반면 부식 및 설계 관련 요인은 주요 원인이 아닌 기여 요인으로 작용합니다. 주어진 시스템에서 어떤 요소가 가장 활발한지 인식하면 우선순위 수정이 코팅 업그레이드인지, 냉각 개선인지, 아니면 형상 검토인지 결정하는 데 도움이 됩니다.

재료 선택 및 내마모성 코팅

단일 스크류 로터의 마모 제어는 재료 선택에서 시작됩니다. 내열성, 내마모성, 내식성 합금강 또는 특수 합금은 까다로운 조건에서 지속적으로 작동할 것으로 예상되는 로터의 표준 출발점입니다. 벌크 재료 외에도 표면 처리는 사용 수명 연장에 있어 똑같이 중요한 역할을 합니다.

표면 코팅

로터 표면에 텅스텐 카바이드 또는 실리콘 질화물과 같은 내마모성 코팅을 적용하면 표면 경도가 증가하고 기계적 및 열적 마모에 대한 저항성이 향상됩니다. 이는 연속 압출 라인에서 특히 중요합니다.

형상 최적화

나선 각도, 피치 및 홈 깊이와 같은 기하학적 매개변수를 최적화하면 재료가 로터 표면과 접촉하는 시간이 줄어들고 단일 지점에서 전단력이 낮아져 국부적인 마모 집중이 줄어듭니다.

냉각 시스템 강화

냉각 시스템을 강화하면 고온 작동 중에 로터와 배럴이 효과적으로 냉각되어 작동 온도를 안정적인 범위 내로 유지하고 장기적으로 열 마모를 줄이는 데 도움이 됩니다.

아래 레이더 차트는 5가지 성능 차원에 걸쳐 4가지 로터 설계 접근 방식을 상대적 규모로 비교하여 평가를 위한 개념적 프레임워크를 제공합니다. 스크류 펌프 액세서리 단일 테스트 제품에 대한 보고서가 아닌 로터 업그레이드 옵션이 제공됩니다. 코팅된 형상 최적화 로터는 일반적으로 내마모성과 서비스 수명 전반에 걸쳐 더 높은 점수를 받는 반면, 표준 비코팅 로터는 더 가벼운 작업이나 간헐적인 응용 분야에 여전히 합리적인 선택임을 보여줍니다. 고립된 단일 지점이 아닌 5개 축을 함께 읽으면 특정 설계의 장점을 다른 지점과 교환하는 위치를 가장 명확하게 파악할 수 있습니다. 이러한 종류의 비교는 특정 임무에 대해 회전자와 고정자 쌍이 최종 결정되기 전인 사양 프로세스 초기에 가장 유용합니다.

단일 스크류 로터의 산업 응용

단일 스크류 로터와 그 주위에 구축된 펌프는 기본 나선형 변위 원리가 다른 펌프 기술에 비해 상대적으로 낮은 전단력으로 광범위한 점도 및 재료 유형을 처리하기 때문에 다양한 산업 분야에서 사용됩니다. 에이 수직 스크류 펌프 바닥 공간이 제한되어 있거나 중력 공급이 로딩을 단순화하는 경우 구성이 선택되는 경우가 많지만 연속 공정 라인에서는 수평 구성이 일반적으로 유지됩니다.

• 환경 수처리 플랜트는 스크류 펌프 시스템을 사용하여 낮은 맥동으로 슬러지 및 처리수를 안정적으로 이동시킵니다.
• A 하수 스크류 펌프 과도한 막힘 없이 고형물을 함유한 도시 및 산업 폐수를 처리하는 구성
• A 슬러지 스크류 펌프 처리 시설에서 탈수 또는 농축된 슬러지 이송을 위해 일반적으로 지정됩니다.
• A 식품 스크류 펌프 식품 등급 재료 및 마감재로 제작된 변형은 점성 또는 미립자가 포함된 식품을 부드럽게 전달합니다.
• 화학, 제지 및 펄프, 석유화학, 에너지 부문 공정은 일관된 계량 및 이송을 위해 동일한 회전자 및 고정자 원리를 사용합니다.

로서 스크류 펌프 제조업체 두 가지 모두 완벽하게 공급 단일 스크류 펌프 그리고 개인 프로그레시브 캐비티 펌프용 예비 부품 연마성 슬러지 작업에 적합한 로터는 자동으로 식품 등급 이송에 적합한 선택이 아니기 때문에 로터 재료와 코팅을 특정 산업에 맞추는 것은 사양 프로세스의 일상적인 부분입니다.

이 그림은 공정 산업 전반에 걸쳐 볼 수 있는 일반적인 패턴을 반영합니다. 슬러지 이송, 화학 또는 석유화학 작업과 같은 연마성 고형물과 관련된 응용 분야는 식품 이송 또는 깨끗한 물 처리와 같은 보다 부드러운 응용 분야보다 로터 마모 저항에 대한 요구가 더 높습니다. 이것이 바로 로터 재료와 코팅 선택이 일률적인 결정으로 처리되기보다는 항상 특정 작업에 일치해야 하는 이유이며, 사양 중에 펌프 공급업체와 상담하면 나중에 조기 마모 문제를 방지하는 경향이 있는 이유입니다.

로터 서비스 수명을 연장하는 작동 방식

재료 및 코팅 선택 외에도 일상적인 운영 원칙은 단일 스크류 로터의 사용 기간에 측정 가능한 영향을 미칩니다. 다음 방법은 마모 진행을 늦추는 효과적인 방법으로 프로그레시브 캐비티 펌프 및 압출 산업 내에서 널리 인식되고 있습니다.

1. 정격 절차에 따라 압출기 또는 펌프를 엄격하게 작동하여 과부하 조건과 빈번하고 불필요한 시작-정지 주기를 피하십시오.
2. 로터와 배럴 또는 고정자 마모를 평가하기 위해 정기적인 유지보수 점검을 예약하고 심각하게 마모된 부품이 다운스트림 품질에 영향을 미치기 전에 교체하십시오.
3. 로터와 하우징을 정기적으로 청소하여 부식 마모를 가속화할 수 있는 부착된 불순물과 잔류물을 제거하십시오.
4. 마찰로 인한 마모를 줄이기 위해 로터와 하우징 사이의 접촉 표면에 적절한 윤활유를 바르십시오.
5. 일관된 원재료 품질을 유지하고, 연마 마모를 증가시키는 불순물이 과도하거나 입자 크기가 고르지 않은 공급원료를 피합니다.
6. 로터 재료에 스트레스를 가하는 과도한 온도 변동을 방지하기 위해 가열 및 냉각 시스템을 정밀하게 제어합니다.

아래 꺾은선형 차트는 일반적으로 최소한의 또는 불규칙한 유지 관리와 비교하여 일관된 유지 관리 관행이 연장된 작동 기간 동안 누적 로터 마모에 영향을 미치는 경향을 보여줍니다. 실제 마모 ​​곡선은 재료 마모성, 온도 제어 및 듀티 사이클에 크게 의존하기 때문에 이는 특정 장치에서 측정된 데이터가 아닌 개념적 추세로 제시됩니다. 그럼에도 불구하고 시간이 지남에 따라 두 라인 사이의 간격이 넓어지는 것은 업계 전반에 걸쳐 일반적으로 보고된 패턴을 반영합니다. 즉, 초기 단계 마모 차이는 작지만 제대로 유지 관리되지 않은 로터가 지속적으로 사용되는 기간이 길어질수록 그 차이는 상당히 커집니다. 이는 고장이 발생한 후에만 대응하는 대신 펌프 또는 압출 유지 관리 계획에 일상적인 검사 일정을 구축해야 한다는 가장 명확한 주장 중 하나입니다. 시간 경과에 따른 마모 추세를 추적하는 시설은 일반적으로 계획되지 않은 가동 중단 시간을 경험하기보다는 로터 교체를 사전에 계획하는 데 더 나은 위치에 있습니다.
