스크류 펌프는 어떤 용도로 사용되나요?

A 스크류 펌프 프로그레시브 캐비티 펌프 또는 단일 나사 펌프라고도 알려진 이 펌프는 하나 이상의 나선형 나사의 회전을 통해 유체를 전달하는 용적식 펌프입니다. 원심 펌프와 달리 스크류 펌프는 난류를 최소화하면서 스크류 축을 따라 축 방향으로 유체를 이동시키므로 점성이 있거나 전단에 민감하거나 고체가 포함된 매체를 처리하는 데 매우 적합합니다. 폐수처리장부터 식품가공라인까지, 스크류 펌프는 수십 개의 산업 분야에서 없어서는 안 될 요소입니다. . 이 기사에서는 작동 원리, 응용 분야, 구조적 구성 요소 및 올바른 스크류 펌프 제조업체를 선택하는 것이 장기적인 운영 효율성에 중요한 이유를 살펴봅니다.

스크류 펌프의 작동 원리: 핵심 작동 원리

스크류 펌프 작동 원리는 용적형을 기반으로 합니다. 단일 스크류 펌프(프로그레시브 캐비티 펌프)에서 단일 스크류 로터는 탄성 고정자 내부에서 편심 회전합니다. 로터는 일반적으로 나선형 프로파일의 강화 강철로 만들어지는 반면, 고정자는 금속 케이스에 들어 있는 이중 나선 탄성중합체 슬리브입니다. 로터가 회전함에 따라 로터와 고정자 사이에 밀봉된 공동이 형성되고 유체는 부드럽고 맥동 없는 흐름으로 흡입 끝에서 배출 끝으로 점진적으로 밀려납니다.

이 메커니즘은 스크류 펌프를 연동식 또는 기어 펌프와 구별합니다. 와동이 밀봉되어 역류 없이 연속적으로 움직이기 때문에, 압력 형성은 일관되고 흐름은 회전 속도에 비례합니다. . HI(Hydraulic Institute)의 엔지니어링 참고 자료에 따르면 프로그레시브 캐비티 펌프의 점도는 1cP에서 1,000,000cP 이상으로 평가되어 가장 다양한 유체 처리 기술 중 하나입니다.

프로그레시브 캐비티 펌프의 고정자는 중요한 마모 부품입니다. 탄성중합체 소재(천연 고무, NBR, EPDM 또는 FKM)는 펌핑되는 유체의 화학적 특성 및 온도와 일치해야 합니다. 불일치로 인해 고정자가 조기에 팽창하거나 균열이 발생합니다. 이것이 바로 숙련된 스크류 펌프 제조업체로부터 프로그레시브 캐비티 펌프용 올바른 예비 부품을 선택하는 것이 펌프 수명을 위해 필수적인 이유입니다.

산업 전반에 걸친 스크류 펌프의 주요 용도

가장 널리 사용되는 스크류 펌프는 환경, 산업, 식품 및 에너지 분야에 걸쳐 사용됩니다. 부드럽고 낮은 전단 펌핑 작용은 유화, 공기 공급 또는 분해되어서는 안 되는 유체에 이상적입니다. 다음은 주요 부문과 각 부문에서 스크류 펌프가 수행하는 특정 역할에 대한 구조화된 개요입니다.

폐수의 스크류 펌프 (하수 스크류 펌프 및 슬러지 스크류 펌프 응용 분야)은 전 세계적으로 가장 큰 사용 분야 중 하나입니다. 2022년 글로벌 워터 인텔리전스 시장 보고서(Global Water Intelligence Market Report 2022)에 따르면, 폐수 처리 인프라 투자는 연간 1,300억 달러를 초과했으며, 진보적인 캐비티 펌프는 전 세계적으로 슬러지 처리 장비 조달에서 상당한 비중을 차지했습니다. 최대 10% DS의 건조 고형물 농도에서 슬러지를 처리하는 능력은 이러한 조건에서 원심 분리 방식보다 훨씬 우수합니다.

응용 분야 성능 비교: 스크류 펌프와 기타 펌프 유형

스크류 펌프가 대체 제품보다 성능이 뛰어난 부분을 이해하면 엔지니어와 조달 관리자가 정보에 입각한 결정을 내리는 데 도움이 됩니다. 다음 수평 막대 차트는 점성 유체 응용 분야에 대한 4가지 일반적인 산업용 펌프 유형의 주요 성능 속성을 비교합니다.

차트에서 알 수 있듯이, 단일 스크류 펌프는 점도 처리 및 전단 감도를 향상시킵니다. , 이는 식품 스크류 펌프 응용 분야(예: 토마토 페이스트, 요구르트, 초콜릿) 및 제약 슬러리 이송에서 널리 사용되는 것을 설명합니다. 기어 펌프는 깨끗하고 점도가 낮은 유체에 대한 에너지 효율성 면에서 경쟁력이 있지만, 근접 클리어런스 구성 요소는 고체가 포함된 매체 또는 마모성 매체에 적합하지 않습니다. 원심 펌프는 점도가 낮은 물과 같은 유체에 대해서는 비용 효율적이지만 점도가 200cP 이상으로 상승하면 효율성이 급격히 떨어지고 진보적인 캐비티 펌프 영역에는 전혀 적합하지 않습니다.

스크류 펌프의 종류와 구조적 차이

다양한 유형의 스크류 펌프를 이해하면 엔지니어가 특정 응용 분야에 적합한 구성을 선택하는 데 도움이 됩니다. 스크류 워터 펌프 시장은 다양한 유체 특성과 설치 환경에 최적화된 여러 가지 구성을 포함합니다.

단일 스크류 펌프(프로그레시브 캐비티 펌프)

가장 널리 배포된 변형인 단일 스크류 펌프는 탄성 고정자 내부에 하나의 나선형 로터를 사용합니다. 최대 1,000,000mPas의 점도, 최대 40% 중량의 고형분 함량을 처리하고 모델 크기에 따라 0.01m3/h에서 500m3/h 이상의 유속을 제공합니다. 단일 스크류 로터는 펌프의 핵심입니다. 크롬 도금 강화 강철 구조는 마모성 작업에 대한 내마모성을 제공하고 나선형 형상은 펌프의 체적 효율을 결정합니다.

트윈 스크류 펌프

트윈 스크류 펌프는 2개의 맞물린 나선형 로터를 사용하여 단일 스크류 설계보다 더 높은 유량과 압력을 가능하게 합니다. 이는 다상 흐름 응용 분야의 석유 및 가스 부문에서 선호됩니다. 그러나 일반적으로 로터 간 간격이 더 좁기 때문에 점성이 높거나 마모성이 높은 유체에는 적합하지 않습니다.

수직 스크류 펌프

수직 스크류 펌프는 배수조 장착 또는 구덩이 설치 작동을 위해 설계된 수중 또는 반잠수형 변형입니다. 외부 프라이밍이 필요하지 않으며 배수조, 탱크 및 지하 설치에 이상적입니다. 수직 구성은 바닥 공간 사용을 최소화하며 도시 폐수 리프트 스테이션 및 산업 폐수 구덩이에서 일반적입니다.

하수 스크류 펌프 및 슬러지 스크류 펌프

이는 펌핑 매체에 있는 고형물의 농도와 특성에 따라 기능적으로 구별됩니다. 하수 스크류 펌프 섬유질 및 고형물 함량이 있는 원시 도시 폐수를 처리하는 동시에 슬러지 스크류 펌프 농축된 바이오 고형물(일반적으로 2~8% DS) 또는 심지어 탈수된 케이크(최대 30% DS)에 맞게 설계되었습니다. 둘 다 진보적인 캐비티 기술을 사용하지만 강화된 고정자와 견고한 유니버셜 조인트를 사용하여 밀도가 높은 매체의 높은 토크 요구를 처리합니다.

스크류 펌프 유량과 회전 속도 비교: 성능 곡선

스크류 펌프의 가장 중요한 특징 중 하나는 회전 속도(RPM)와 체적 유량 간의 선형 관계입니다. 유량-압력 곡선이 포물선이고 점도 변화에 민감한 원심 펌프와 달리 스크류 펌프는 광범위한 작동 압력에서 회전당 거의 일정한 유량을 제공합니다. 다음 선 차트는 두 가지 차압에서 대표적인 단일 스크류 펌프의 속도에 따라 유속이 어떻게 확장되는지 보여줍니다.

이 선형성은 실질적으로 중요합니다. 즉, 가변 주파수 드라이브(VFD)는 모터 속도를 조정하여 유량을 정밀하게 제어할 수 있습니다. , 추가 유량 제어 밸브 없이 정확한 계량 및 투여가 가능합니다. 화학 물질 투여, 식품 분배 또는 약품 충진 응용 분야의 경우 이러한 특성으로 인해 후속 측정 수정이 필요하지 않습니다. 더 높은 차압에서 약간의 유량 감소(차트에서 볼 수 있음)는 미끄러짐 증가로 인한 것입니다. 이는 응용 분야에 적합한 고정자 형상과 엘라스토머를 선택함으로써 관리되는 잘 알려진 현상입니다.

스크류 펌프 구성요소: 고품질 펌프 시스템을 만드는 요소

유지 관리 계획 및 총 소유 비용 분석을 위해서는 스크류 펌프 액세서리 및 내부 구성 요소에 대한 포괄적인 이해가 필수적입니다. 프로그레시브 캐비티 펌프는 상대적으로 적은 수의 핵심 구성 요소로 구성되어 있어 예비 부품 관리가 간편합니다. 그러나 각 구성 요소는 장기적인 신뢰성을 보장하기 위해 엄격한 공차를 충족해야 합니다.

• 단일 스크류 로터: 강화된 크롬 강철 나선형 로터. 고정자와 일관된 캐비티 밀봉을 보장하려면 미크론 이내의 치수 정확도를 유지해야 합니다. 로터 형상(피치, 편심, 직경)은 각 펌프 모델 및 스테이지 구성에 따라 다릅니다.
• 프로그레시브 캐비티 펌프용 고정자: 이중 나선 탄성 슬리브. 엘라스토머 선택(NBR, EPDM, FKM, 천연 고무)은 화학적 호환성, 온도 및 마모 요구 사항에 맞게 조정됩니다. 고정자는 일반적으로 예정된 유지 관리 중에 교체가 필요한 첫 번째 구성 요소입니다.
• 유니버설 조인트/드라이브 로드 어셈블리: 모터에서 로터로 편심 회전 운동을 전달합니다. 주기적 굽힘 응력에 따라 이러한 조인트는 고품질 합금강으로 제조되어야 하며 적절하게 윤활 처리되어야 합니다.
• 기계적 밀봉/포장 밀봉: 구동축을 따라 유체가 누출되는 것을 방지합니다. 단일, 이중 또는 직렬 기계식 씰 중에서 선택하는 것은 유체 독성, 압력 및 온도에 따라 달라집니다.
• 흡입 및 배출 플랜지/케이싱: 부식 요구 사항에 따라 주철, 연성 철, 스테인리스강 또는 이중강으로 제작된 압력 함유 케이싱.
• 기어 감속기/드라이브 커플링: 대부분의 프로그레시브 캐비티 펌프는 60~300RPM 사이의 속도에서 작동하므로 모터(일반적으로 1400~3000RPM)와 펌프 샤프트 사이에 기어 감속기가 필요합니다.

스크류 펌프 전문 제조사로서, Jingjiang Meijia Pump Industry Co., Ltd. 대부분의 주요 글로벌 펌프 브랜드와 호환되는 프로그레시브 캐비티 펌프용 예비 부품을 모두 공급합니다. 요구 사항이 단일 스크류 로터 교체이든, 프로그레시브 캐비티 펌프용 새 고정자이든, 완전한 드라이브 로드 조립이든 상관없이 Meijia의 엔지니어링 팀은 OEM 치수 및 재료 사양을 충족하거나 초과하는 부품을 제공합니다. 이러한 상호 호환성 덕분에 Meijia는 예비 부품 재고 복잡성을 줄이려는 유지 관리 관리자를 위한 스크류 펌프 액세서리의 귀중한 공급업체가 되었습니다.

산업 채택 동향: 부문별 스크류 펌프 시장 성장

전 세계 프로그레시브 캐비티 펌프 시장은 폐수 인프라 투자, 위생 펌프 설계를 요구하는 식품 안전 규정, 신뢰할 수 있는 다상 이송 장비에 대한 석유 및 가스 산업의 요구에 힘입어 지난 10년 동안 꾸준히 확장되었습니다. 다음 세로 막대형 차트는 2019년부터 2024년까지 주요 부문에 걸쳐 추정된 전 세계 점진적 캐비티 펌프 배치 성장을 보여줍니다(2019 = 100으로 지수화).

폐수 처리 부문은 특히 아시아 태평양과 라틴 아메리카에서 도시 하수 인프라를 확장하려는 글로벌 정책 약속을 반영하여 가장 극적인 성장 궤적을 보여줍니다. 식품 스크류 펌프 부문 CIP/SIP(Clean-In-Place/Sterilize-In-Place) 호환성을 위해 프로그레시브 캐비티 펌프를 선호하는 EHEDG(유럽 위생 공학 및 설계 그룹) 및 3-A 위생 표준과 같은 표준에 의해 도입된 위생 설계 요구 사항으로 인해 빠르게 성장했습니다. 화학 및 제지/펄프 부문은 더욱 꾸준하고 점진적인 성장을 보이고 있습니다.

스크류 펌프 성능 레이더: 다차원 성능 개요

트윈 스크류 및 원심 분리형 대안에 비해 단일 스크류 펌프 성능에 대한 포괄적인 보기를 제공하기 위해 아래 레이더 차트는 5가지 주요 차원을 동시에 평가합니다. 이러한 유형의 다축 비교는 유럽 펌프 제조업체 협회(Europump) 및 유압 연구소(HI)와 같은 출처의 엔지니어링 선택 방법론에서 권장됩니다.

레이더 비교는 엔지니어링 관행을 검증합니다. 단일 스크류 펌프는 유체 복잡성이 높을 때 선호되는 솔루션입니다. — 점도 증가, 상당한 고형분 함량, 전단에 민감한 생물학 또는 정밀한 체적 계량에 대한 요구 사항 등을 의미합니다. 원심 펌프는 효율성과 낮은 구입 비용이 선택을 정당화하는 고유량, 저점도, 청정 유체 응용 분야에서 여전히 비용 효율적입니다. 응용 분야 요구 사항이 이러한 깨끗한 유체 이상에서 멀어짐에 따라 단일 나사 펌프의 포괄적인 기능 프로필을 일치시키기가 점점 더 어려워지고 있습니다.

Meijia 단일 스크류 펌프 제품군: 실제 성능

다음 이미지는 Jingjiang Meijia Pump Industry의 단일 스크류 펌프 제품 라인의 세 가지 대표 모델을 보여주며 다양한 설치 및 적용 요구 사항에 사용할 수 있는 구성 범위를 보여줍니다.

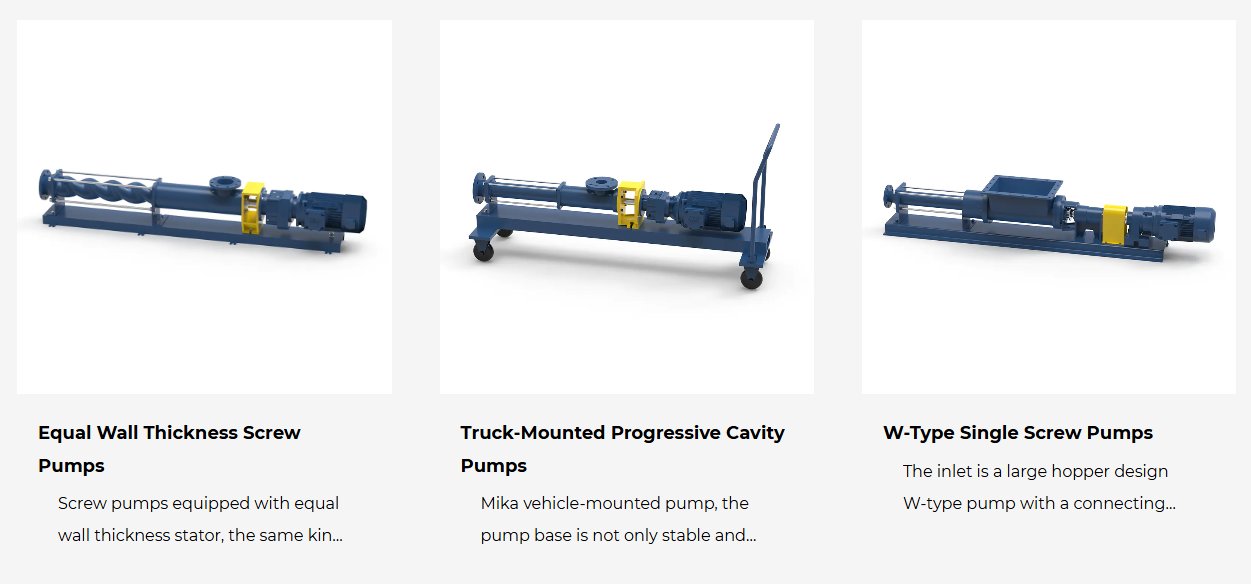

그림 6: 메이지아 펌프 산업 단일 스크류 펌프 제품 라인업. 왼쪽에서 오른쪽으로: 표준 점성 유체 서비스용 동일 벽 두께 단일 스크류 펌프; 이동식 이송 작업을 위한 트럭 장착형 프로그레시브 캐비티 펌프; 고점도 및 반고체 재료용 대형 호퍼 흡입구가 있는 W형 단일 스크류 펌프입니다. 모든 모델에는 정밀 가공된 단일 스크류 로터와 프로그레시브 캐비티 펌프 설계를 위한 교체 가능한 고정자가 통합되어 있습니다.

위에 표시된 것처럼 Meijia의 제품 범위는 현장 응용 프로그램에서 발생하는 기본 설치 시나리오를 포괄합니다. 는 동일한 벽 두께 단일 스크류 펌프 전체 길이에 걸쳐 일관된 고정자 벽 압축을 제공하여 기존 균일 보어 설계에 비해 고정자 서비스 수명을 크게 연장합니다. 특히 연마성 슬러지 스크류 펌프 응용 분야에서 중요합니다. 는 트럭 장착형 프로그레시브 캐비티 펌프 모바일 탈수 및 긴급 이송 요구 사항에 대응하여 고정 인프라 없이 신속한 배포를 제공합니다. 는 W형 펌프 대형 호퍼 입구가 있는 이 제품은 표준 입구 구성으로 중력 공급이 불가능한 고농도 슬러지, 페이스트 및 반고체 재료용으로 특별히 설계되었습니다.

Jingjiang Meijia Pump Industry Co., Ltd. 36번 Xintai Road, Jingjiang Economic and Technological Development Zone, Jiangsu Province에 위치한 는 단일 스크류 펌프 설계 및 생산에 수십 년의 제조 경험을 제공합니다. 전문 스크류 펌프 제조업체인 Meijia는 고급 CNC 가공, 고정자 생산을 위한 정밀 고무 가황 처리 및 모든 생산 단계에서 엄격한 사내 품질 관리를 통합합니다. 이 회사는 환경 수처리, 화학, 제지 및 펄프, 식품 및 제약, 석유화학, 에너지 부문 전반에 걸쳐 고객에게 서비스를 제공하며 각 작업에 적합한 펌프 구성과 스크류 펌프 액세서리를 일치시키기 위한 심층적인 응용 지식을 적용합니다.

선택 기준: 귀하의 응용 분야에 적합한 스크류 펌프 선택

스크류 펌프를 선택하려면 유체 특성, 시스템 조건 및 작동 요구 사항을 체계적으로 평가해야 합니다. 스크류 펌프 제조업체에 펌프 권장 사항을 문의하기 전에 다음 매개변수를 정의해야 합니다.

1. 유체 점도 및 유변학: 작동 온도에서의 동적 점도(mPas 또는 cP). 비뉴턴 유체(가소성, 요변성)에는 추가 데이터(사용 가능한 경우 전단율 대 점도 곡선)가 필요합니다.
2. 고체 함량 및 입자 크기: 중량 또는 부피 기준 백분율, 최대 입자 직경, 섬유질 또는 연마성 특성. 이는 고정자 탄성중합체 경도와 회전자 표면 처리를 결정합니다.
3. 필요한 유량 및 차압: 최소, 정상 및 최대 유량(m3/h 또는 L/min) 및 시스템 압력 차동(bar 또는 psi). 이는 펌프 단 수와 회전자/고정자 형상을 결정합니다.
4. 온도 범위: 작동 및 최대 유체 온도. 온도는 엘라스토머 성능에 영향을 미칩니다. 고온에는 NBR 대신 FKM 또는 EPDM 고정자가 필요할 수 있습니다.
5. 화학 Compatibility: 유체 pH, 용매 함량 및 산화제 존재 여부는 고정자 탄성중합체 및 케이싱 재질(주철, 스테인리스강, 듀플렉스)과 일치해야 합니다.
6. 설치 방향 및 공간: 수평, 수직 스크류 펌프 또는 경사 설치. 사용 가능한 바닥 공간과 흡입 헤드 조건은 펌프 구성 선택에 영향을 미칩니다.
7. 듀티 사이클 및 운영 시간: 연속, 간헐 또는 대기 작동. 씰 유형, 베어링 사양 및 스크류 펌프 액세서리의 권장 유지보수 간격에 영향을 미칩니다.

Meijia의 엔지니어링 팀은 이러한 매개변수를 체계적으로 검토하여 올바른 펌프 모델, 고정자 엘라스토머, 씰 구성 및 드라이브 배열을 권장합니다. 다양한 산업 전반의 단일 스크류 펌프에 대한 광범위한 제조 경험을 바탕으로 한 이러한 컨설팅 접근 방식은 사양 오류를 줄이고 현장에서 비용이 많이 드는 조기 실패를 방지합니다.

프로그레시브 캐비티 펌프의 유지보수 전략 및 예비 부품 관리

잘 실행된 유지 관리 전략은 프로그레시브 캐비티 펌프의 서비스 수명을 획기적으로 연장하고 총 소유 비용을 절감합니다. 단일 스크류 펌프의 두 가지 주요 마모 항목은 프로그레시브 캐비티 펌프의 고정자와 단일 스크류 로터이며, 둘 다 상태 기반 교체 계획을 허용하는 예측 가능한 마모 패턴을 따릅니다.

고정자 교체 표시기

고정자 마모는 체적 효율의 점진적인 감소로 나타납니다. 즉, 펌프는 동일한 속도에서 더 적은 유량을 전달합니다. 운영자는 정기적으로 속도 대비 배출 유량을 모니터링해야 합니다. 동일한 속도와 압력에서 10~15% 이상 감소하면 일반적으로 고정자 교체 일정을 잡아야 한다는 신호입니다. 마모된 고정자를 작동하면 내부 슬립이 증가하고 열이 발생하며 회전자 마모가 가속화됩니다. Meijia, 프로그레시브 캐비티 펌프용 범용 고정자 공급 모든 주요 엘라스토머 유형 및 호환성 프로필에서 운영자는 원래 장비 제조업체의 연장된 리드 타임에 얽매이지 않고 고정자를 교체할 수 있습니다.

드라이브 로드 및 조인트 검사

유니버설 조인트 마모는 비정상적인 진동, 소음 증가 또는 계획된 가동 중단 중 육안 검사를 통해 식별됩니다. 교체 간격은 유체 마모성 및 작동 속도에 따라 크게 다릅니다. 하수 스크류 펌프 및 슬러지 스크류 펌프 응용 분야에서 조인트는 일반적으로 4,000~8,000시간마다 검사가 필요합니다. Meijia의 전체 드라이브 어셈블리는 정밀 가공 조인트가 있는 합금강으로 제조되어 안정적인 동력 전달과 부품 수명 연장을 보장합니다.

공회전 방지

공회전(유체 없이 펌프를 작동하는 것)은 스크류 펌프의 가장 위험한 조건 중 하나입니다. 공정 유체의 윤활 및 냉각이 없으면 고정자 엘라스토머가 빠르게 가열되어 몇 분 내에 파괴될 수 있습니다. 최신 펌프 설치에는 자동 종료 인터록과 함께 공회전 감지(고정자 온도 센서, 유량 스위치 또는 압력 모니터링)가 통합되어야 합니다. Meijia의 펌프 시스템은 이러한 중대한 운영 위험을 해결하는 통합 보호 패키지와 함께 제공될 수 있습니다.

Jingjiang Meijia Pump Industry Co., Ltd. 소개

Jingjiang Meijia Pump Industry Co., Ltd. 장쑤성 징장경제기술개발구 신타이로 36호에 위치하고 있습니다. 단일 나사 펌프 및 고품질 단일 나사 펌프 예비 부품의 생산, 판매 및 애프터 서비스에 종사하는 전문 회사입니다.

스크류 펌프 전용 제조업체이자 공급업체인 Meijia Pump Industry는 스크류 펌프의 설계, 제조, 검사 및 전체 시스템 통합을 전문으로 하는 숙련되고 기술적으로 성숙한 수많은 엔지니어를 모았습니다. Meijia 단일 스크류 펌프 제품은 첨단 기술, 완전한 구조 설계, 다양한 구성, 포괄적인 사양 및 검증된 내구성을 특징으로 합니다. 이는 환경 수처리, 화학 산업, 제지 및 펄프, 식품 및 제약, 석유화학, 에너지 분야 전반에 걸쳐 널리 배포됩니다.

Meijia Pump Industry는 또한 주요 글로벌 단일 스크류 펌프 브랜드와 호환되는 프로그레시브 캐비티 펌프용 범용 스크류 펌프 액세서리 및 예비 부품을 제공합니다. 강력한 생산 능력, 광범위한 실무 경험, 성숙한 기술 역량을 통해 공급되는 모든 제품에 대해 안정적인 성능을 보장합니다. 회사의 애프터 서비스 센터는 숙련된 엔지니어로 구성된 전담 팀을 유지하여 철저한 배송 후 지원을 제공합니다. Meijia Pump Industry는 단일 스크류 펌프 기술의 신뢰할 수 있는 파트너입니다. , 모든 분야의 업계 리더들이 시설을 방문하고 기술 전문 지식을 교환하는 것을 환영합니다.
